以下是一個回流焊以及工藝失控導致SMT產線直通率驟降，通過更換我司晉力達回流焊、材料管理以及工藝優化后直通率達98%的案例分析，包含根本原因定位、系統性改進方案及量化改善效果：
背景：
某通信設備企業生產5G射頻模塊（含01005元件+0.3mm間距芯片），直通率（FPY）從98.0%跌至83.5%，每日?qǐng)?bào)廢損失超1萬元。經排查確定回流焊接區域為關鍵所在。
焊接后問題點匯總：
缺陷類型 | 比例 | 主要位置 | 損失成本(元/千顆) |
冷焊 | 26% | 芯片焊點 | ￥4,200 |
元件偏移立碑 | 18% | 01005電容 | ￥6,500 |
錫球?yàn)R落 | 11% | QFN芯片腳 | ￥3,600 |
缺陷類型 | 比例 | 主要位置 | 損失成本(元) |
板變形損壞 | 4% | PCB整板 | ￥2,100 |

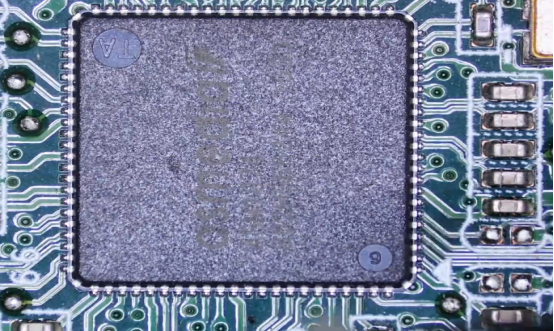

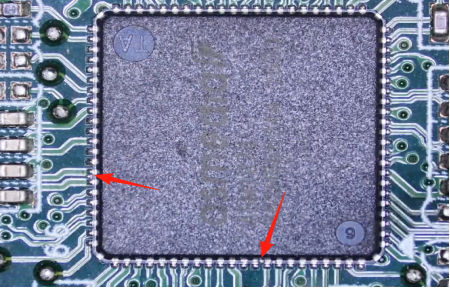

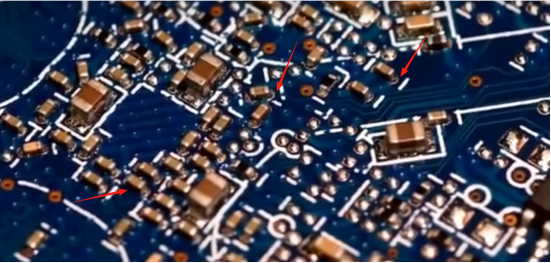

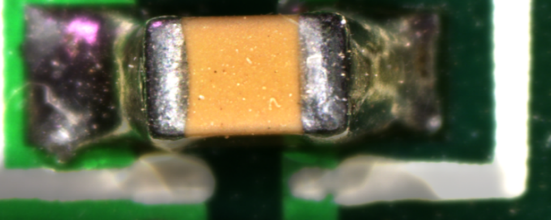

冷焊 元件偏移 立碑
錫珠濺落
根本原因分析
1. 溫度曲線失控，且無定期測試計劃（核心問題）
·實測參數：
參數 | 標準值 | 實際值 |
峰值溫度 | 255±3℃ | 234.5℃ |
升溫斜率 | 1.5-2.5℃/s | 3.8℃/s |
液相時間(TAL) | 60-90s | 42s |
后果：焊料未充分熔化→冷焊；熱應力過大→元件偏移 | ||
2. 回流焊硬件故障
·熱風馬達異常且無報警：第7溫區融錫區無熱風吹出，熱風馬達損壞設備無報警。
·無追溯功能：操作以及報警無記錄，無法追溯時間節點。
·導軌變形：導軌無加硬處理且磨損嚴重，同步調寬結構熱膨脹空間不夠?qū)е萝壍雷冃螄?yán)重，水平度偏差4mm（標準≤1mm）→ 板件傾斜，抖動。
·傳動鏈條抖動易斷且卡板：無自動滴油潤滑功能，鏈條傳動不順暢，使用沒有防卡板擋邊的碳鋼鐵鏈條，鏈條易斷，導致PCB板偏移與導軌接觸卡壞，抖動。
3. 來料管理漏洞
·錫膏從冰箱取出后回溫時間不足，無充分?jǐn)嚢?/span>（實際回溫時間2h，要求4h）→ 助焊劑活性下降
·PCB受潮（存儲濕度65%RH，要求＜40%RH）→ 引發錫珠
4. 工藝監控失效
·未執行每班次測爐溫（最后記錄在7天前）
·SPI檢測閾值設置錯誤（厚度允差±40μm→超標準2倍）
系統性改進方案
第一階段：緊急止損
1.設備更換：

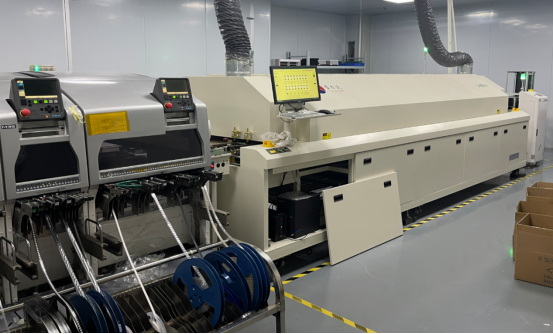

·因回流焊無維修價值且報警功能欠缺，更換回流焊爐（使用我司晉力達回流焊）
·新進設備改進點：

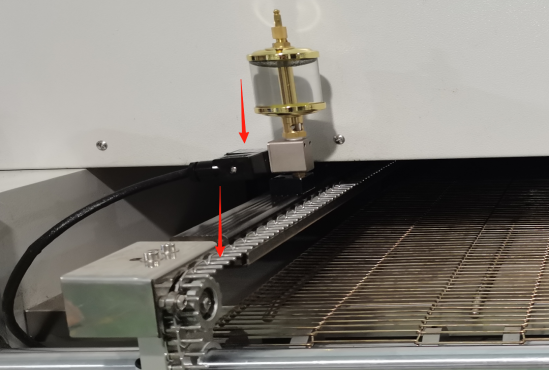

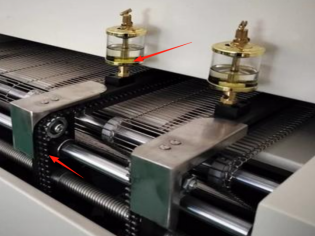

①配置防卡板不銹鋼鏈條，自動滴油潤滑功能，防止出現卡板，鏈條斷裂不耐用等問題。

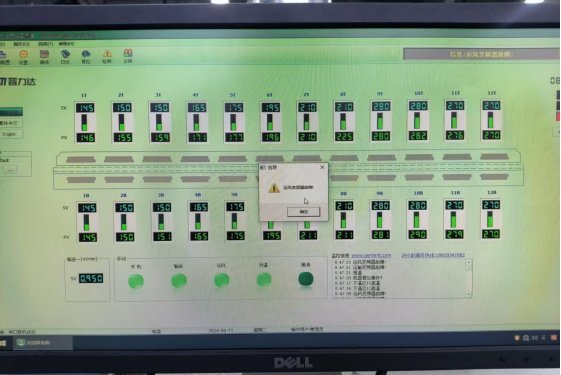

②熱風馬達故障報警，且停止加熱防止產品批量出現問題

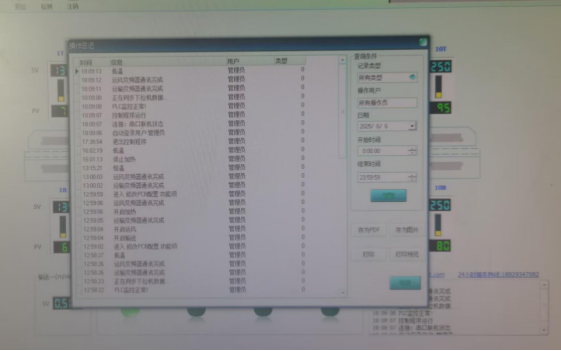

③日常操作，故障報警可追溯查詢，并保存1年以上日記
2.工藝調整：
·預熱區溫度：120℃→150℃（延長至150s）
·峰值區溫度：255℃→260℃（TAL延長至75s）
·熱風頻率：30HZ→40HZ（增加溫度均勻性，減少溫差）
3.材料控制：
·停用當前焊膏批次，切換至SAC305+高活性助焊劑
·PCB使用前預烘烤（125℃/4h），并進行來料真空存儲管理
第二階段：硬件升級（1周后評估）
設備 | 改造內容 | 效果 |
回流焊爐 | 舊機更換為晉力達回流焊 | 溫區均勻性↑52% |
SPI檢測機 | 升級3D鏡頭（25μm精度） | 焊膏體積檢測能力↑300% |
環境控制系統 | 加裝除濕機（濕度≤35%RH） | PCB含水率↓至0.08% |

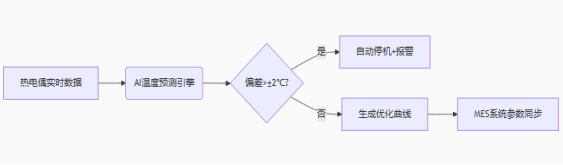

第三階段：智能監控系統（4周）
改善后情況分析：
·立碑，偏移，冷焊情況改善98.8%
·錫珠濺落改善99.0%
改善效果量化
直通率提升趨勢
階段 | FPY | 缺陷率(DPPM) | 月報廢成本 |
改善前 | 83.5% | 16,500 | ￥36萬 |
緊急措施后 | 90.2% | 9,800 | ￥23萬 |
硬件升級后 | 95.7% | 4,300 | ￥11萬 |
系統運行1月 | 98.8% | 1,200 | ￥3萬 |
關鍵指標突破
·01005偏移率：1850 DPPM → 85 DPPM
·爐溫CPK值：0.82 → 1.93
核心技術突破
1.動態熱補償技術
·在板邊布置熱電偶陣列（16通道）
·實時調節各溫區風速（精度±0.5m/s）
成果：板面溫差從18℃降至2℃
2.焊膏活性智能補償
·開發粘度-溫度關系模型：
η = A·e^(B/T) // η:粘度, T:溫度
當η>180Pa·s時，自動延長預熱時間20%
成果：冷焊缺陷減少97%
3.元件偏移預測算法
·基于元件尺寸/布局計算熱形變向量：
Δx = α·L·ΔT // α:CTE, L:焊盤間距
當Δx>0.05mm時觸發軌道降速
管理體系升級
機制 | 執行標準 | 監控方式 |
參數變更管控 | 需工藝/質量/PE三方簽字 | MES系統電子簽核 |
設備健康度監測 | 每日振動值＜0.5mm/s | IoT傳感器+云端看板 |
人員認證 | 通過IPC-7711實操考核 | 每季度重新認證 |
物料追溯 | 焊膏批次綁定爐溫曲線 | 二維碼全流程追蹤 |
經濟效益
收益項 | 年化收益 |
報廢成本下降 | ￥84萬 |
返修人力節省 | ￥17萬 |
產能釋放 | ￥65萬 |
總收益 | ￥166萬 |
投入回收期：設備升級￥45萬 → 3.6個月回本
經驗總結：回流焊工藝失控本質是 “設備精度+過程監控+材料管理” 的系統性失效。本案例通過：
1.精準溫控（貢獻率50%）→ 解決冷焊，偏移，立碑，錫珠濺落，板損壞
2.SPI-AOI聯動（貢獻率30%）→ 攔截印刷缺陷
3.智能預警系統（貢獻率20%）→ 預防參數漂移
4.最終實現直通率從83.5%逆襲至98.8%，為高密度SMT生產提供標準化改善路徑。
